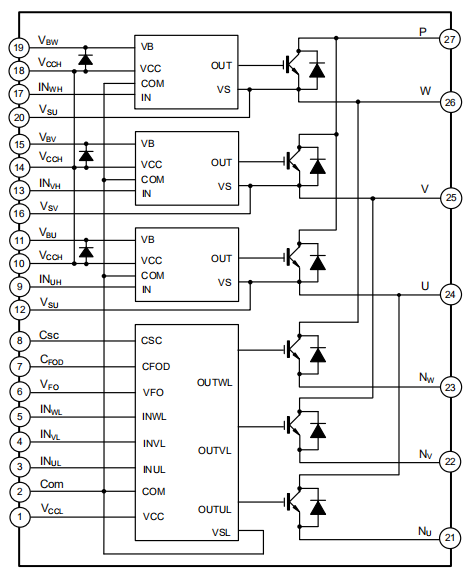

SD20M60AC 是高度集成、高可靠性的 3 相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如空調、洗碗機、工業縫紉機等。其內置了 6 個低損耗的 IGBT 管和 3 個高速半橋高壓柵極驅動電路。
SD20M60AC 內部集成了欠壓、短路、過溫等各種電路，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。
SD20M60AC 采用了高絕緣、易導熱的設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的應用場合。
內置 6 個 600V/20A 的低損耗 IGBT；
內置高壓柵極驅動電路；
內置欠壓保護和過溫、過流保護；
內置自舉二極管；
完全兼容 3.3V 和 5V 的 MCU 的接口，高電平有效；
3 個獨立的負直流端用于變頻器電流檢測的應用；
報警信號：對應于低側欠壓保護和短路保護；
封裝體采用 DBC 設計，熱阻極低；
絕緣級別：2500Vrms/min。
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SD20M60AC | DIP-27H | SD20M60AC | 無鹵 | 料管 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SD20M60AC | 287 | 2024-04-15 | SD20M60AC簡要版說明書 |
